穿梭車RGV主要由車體系統、輸送裝置、認址系統、軌道系統、報警裝置、電氣裝置等組成。

　　(1)車體系統

　　車體系統主要由車架體、行走驅動裝置、裝飾罩組成。車架體是承載其他部件的主體，主要由型鋼焊接而成。行走驅動裝置主要由傳動軸、驅動輪及減速機等組成。行走驅動裝置全部采用uk karl-georg的自主產品，在滿足承載及使用壽命的前提下，保證了小車在高速運動時的靜音性能。

　　(2)移載裝置

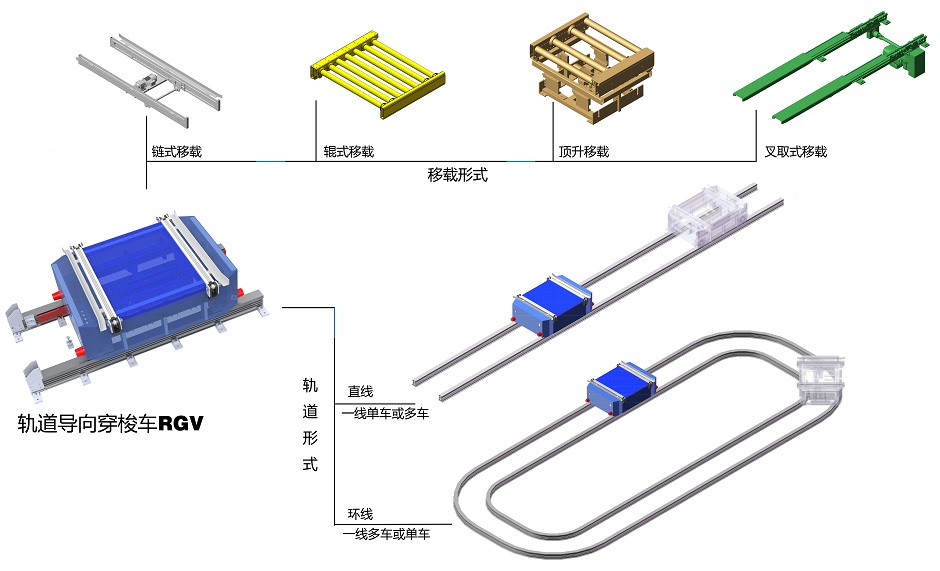

　　移載裝置是物料輸送部分，安裝于車體上，框架采用鋼結構。采用鏈?zhǔn)健⑤伿?、叉取式，可組合頂升、旋轉等模塊，或根據總體工藝需要設計成各種輸送裝置。

　　(3)認址系統

　　認址系統是RGV出入站點的定位信號裝置，認址裝置采用激光/條碼認址條碼定位方式;輔助物理確認機制(站點認址傳感器)。

　　(4)軌道系統

　　軌道系統由導軌部分和停止器組成，是承載穿梭車的基礎和行走的導向。導軌為鋁型材、方鋼或熱軋成型軌道。配置停止器，包括緩沖器和支架等，安裝在軌道兩端，防止穿梭車(RGV)在意外情況下沖出軌道。

　　(5)電氣裝置

　　電氣裝置由PLC、變頻驅動器、光電開關、條形碼定位、無線通訊器等組成，供電模式為滑觸線供電模式。

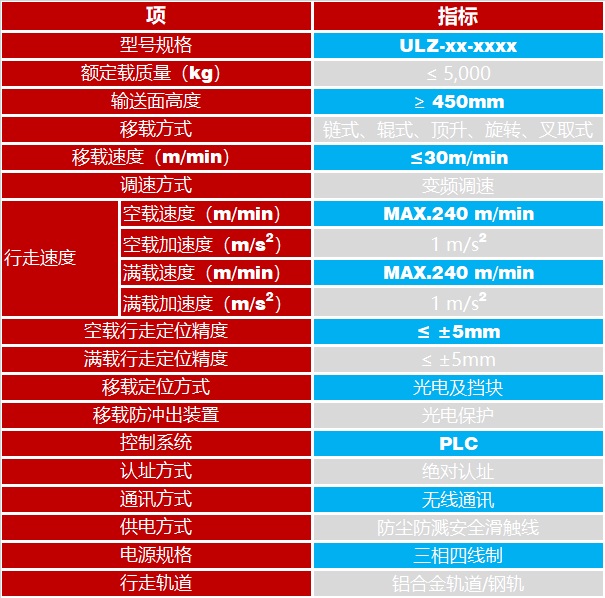

　　主要技術參數

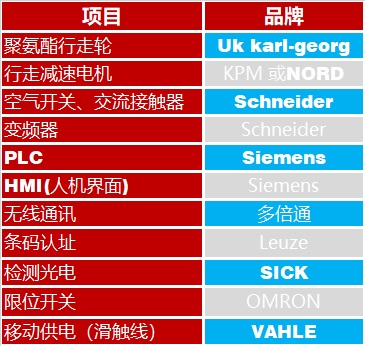

　　主要配置

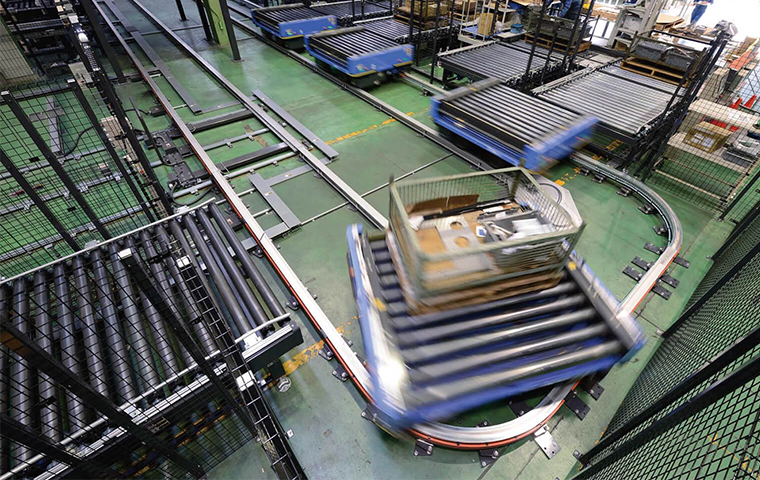

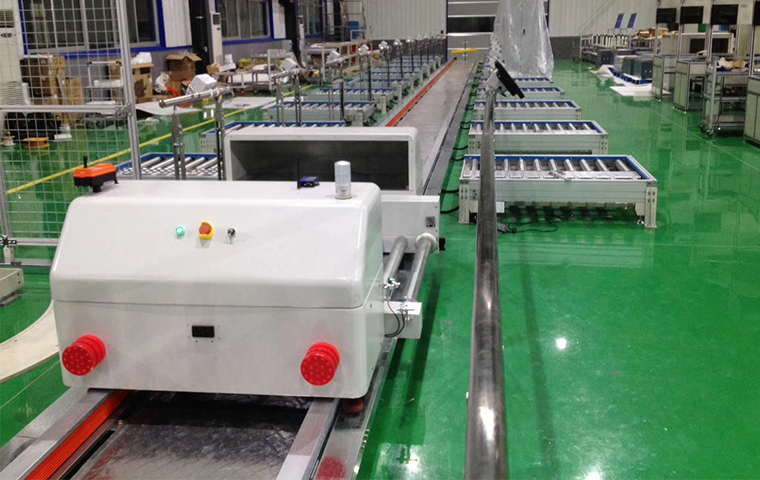

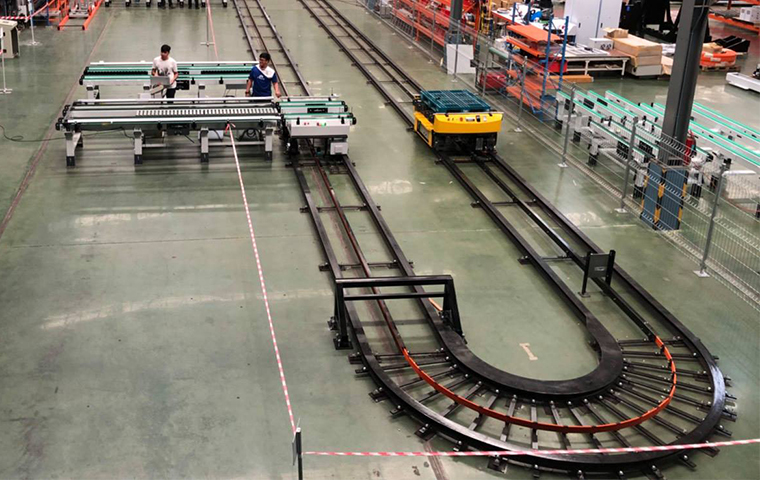

　　應用場合
